LDS200H 200米高频测距传感器
    发布时间: 2021-08-05 16:44

LDS200H型高频激光测距传感器是一款大量程、高精度的工业级激光测距传感器,专门用于对固定或移动的物体进行距离测量。

LDS200H型高频激光测距传感器是一款大量程、高精度的工业级激光测距传感器,专门用于对固定或移动的物体进行距离测量。
主要特点:
在恶劣的户外环境下,保证测量精度和可靠性
测量范围可达200m(无合作目标)
功耗稳定,耗电量小(约150mW)
使用可见激光束,便于瞄准被测物
灵活可扩展的连接电缆,便于供电、双向通讯传输
通过PC、笔记本、单片机等设备,实现测量模式的启动
采用上电即测模式,通电即实现仪器的正常工作,客户对数据处理即可
客户可选择输出端口:数字量输出端口TTL/RS232/RS485,模拟量输出4-20mA电流输出
工作原理:

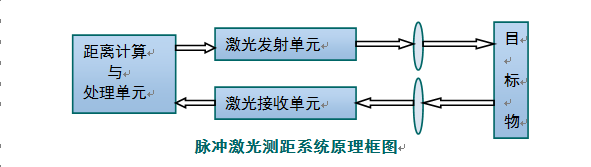

LDS200H型高频激光测距传感器采用脉冲法测距。脉冲法测距的过程即:测距传感器发射出的激光经被测量物体的反射后又被测距传感器接收,测距传感器同时记录激光往返的时间 t,光速 c 和往返时间t 的乘积的一半,就是测距传感器和被测量物体之间的距离 。一般一个典型的激光测距系统应具备以下四个模块:激光发射模块;激光接收模块;距离计算与显示模块;激光准直与聚焦模块,如图 2-1所示。系统工作时,由发射单元发出一束激光,到达待测目标物后漫反射回来,经接收单元接收、放大、整型后到距离计算单元计算完毕后显示目标物距离。在测距点向被测目标发射一束强窄激光脉冲,光脉冲传输到目标上以后,其中一小部分激光反射回测距点被测距系统光功能接收器所接受。假定光脉冲在发射点与目标间来回一次所经历的时间间隔为 t,那么被测目标的距离 D 为:式中:c 为激光在大气中的传播速度;D 为待测距离;t 为激光在待测距离上的往返时间。
R=C*T/2

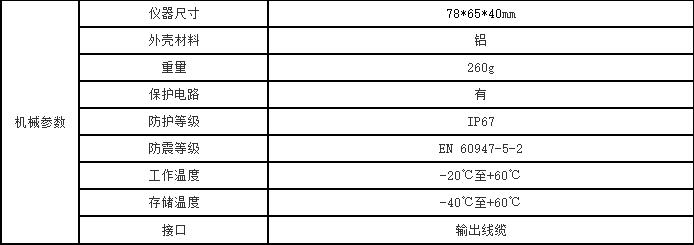

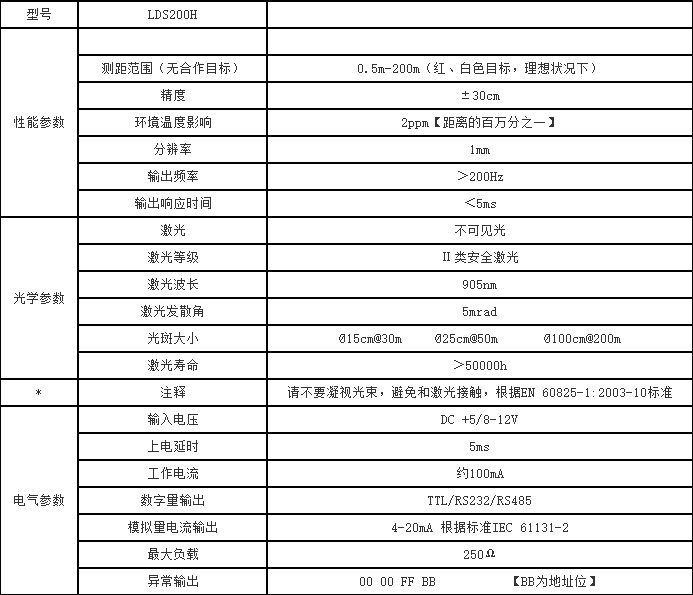

技术参数:
